compatibel Members Profile Send Private Message Find Members Posts Add to Buddy List Junior bruger Joined: 31-December-2012 Status: Offline Points: 21	Post Options Post Reply Quote compatibel Report Post Thanks(0) Quote Reply Topic: Beolab 4000 klikker on/off Posted: 16-Juli-2018 at 10:11
	Hej Jeg har et sæt højtalere hvoraf den ene ikke længere vil tænde. De er af en ældre årgang men har indtil for nyligt fungeret fint i opsætning med mit BEO5 Encore. Fejlen viste sig i begyndelsen ved at den ene højtaler ikke straks tændte, der gik ca. 20 minutter før lampen skiftede fra rød til grøn og der kom lyd ud. For nylig blinkede og klikkede den flere gange i træk ved tænd relæet og nu vil den ikke længere tænde. Skal jeg skifte relæet og hvor får jeg sådan et? Tror også at skummet rænger til udskiftning, det er helt mørt. På forhånd tak.

Henrik_45 Members Profile Send Private Message Find Members Posts Add to Buddy List Super bruger Joined: 14-Januar-2008 Location: Aalborg, DK Status: Offline Points: 397	Post Options Post Reply Quote Henrik_45 Report Post Thanks(0) Quote Reply Posted: 16-Juli-2018 at 11:45
	Jeg tvivler på at det er relæet der er defekt. Der er en del elektronik der styrer relæet og min erfaring siger at fejlen ligger i dette. Hvordan har du sat omskifteren? Power link mode eller line mode?

compatibel Members Profile Send Private Message Find Members Posts Add to Buddy List Junior bruger Joined: 31-December-2012 Status: Offline Points: 21	Post Options Post Reply Quote compatibel Report Post Thanks(0) Quote Reply Posted: 16-Juli-2018 at 12:11
	Jeg mener den står i power link.

Henrik_45 Members Profile Send Private Message Find Members Posts Add to Buddy List Super bruger Joined: 14-Januar-2008 Location: Aalborg, DK Status: Offline Points: 397	Post Options Post Reply Quote Henrik_45 Report Post Thanks(0) Quote Reply Posted: 16-Juli-2018 at 12:25

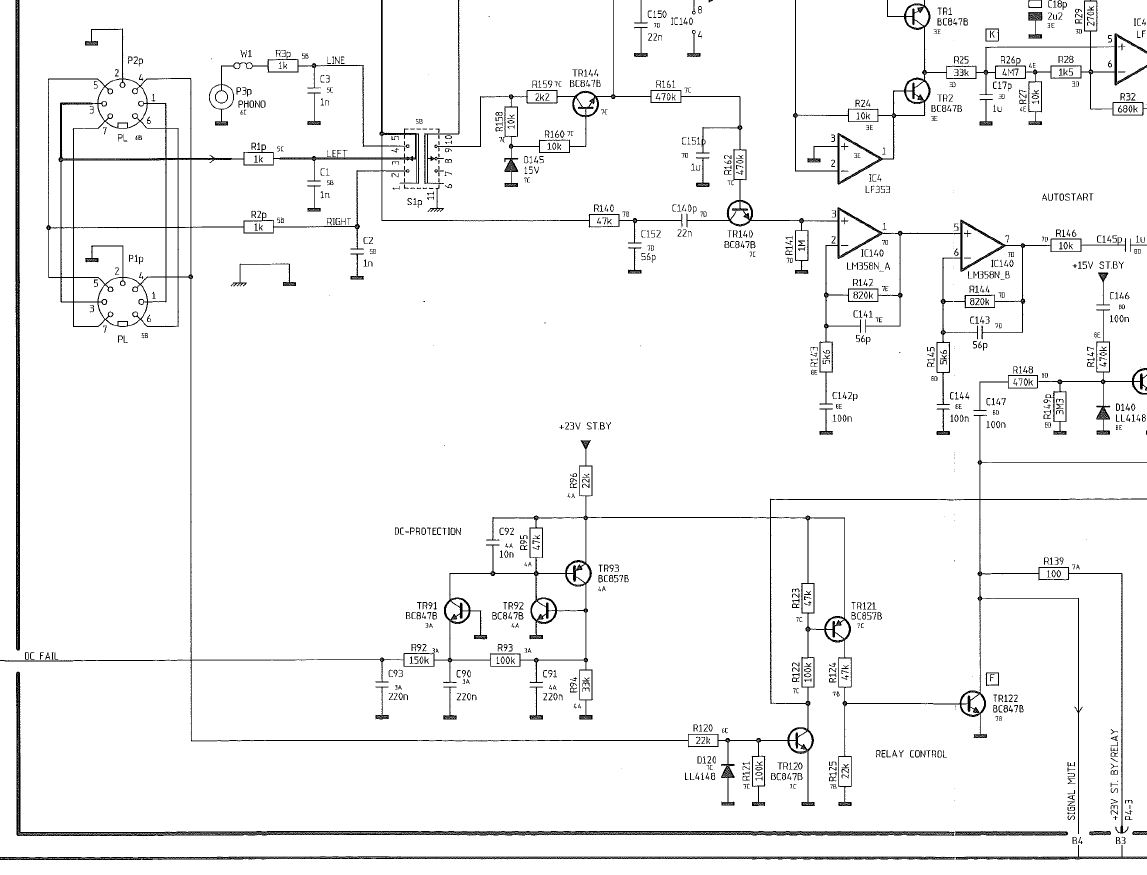

	Hvis du ikke selv er en elektronik haj så vil jeg ikke anbefale at du selv begynder at finde fejlen, men får en elektronik kyndig til det. Jeg er sikker på at fejlen ligger i en af transistorerne TR91, TR91, TR9, TR120, TR121 eller TR122. Hvilken der fejler findes ved DC måling i kredsløbet.

compatibel Members Profile Send Private Message Find Members Posts Add to Buddy List Junior bruger Joined: 31-December-2012 Status: Offline Points: 21	Post Options Post Reply Quote compatibel Report Post Thanks(0) Quote Reply Posted: 18-Juli-2018 at 13:48
	Så fik jeg åbnet kabinettet. Det skum som ligger i, er helt mørt og når jeg rører ved det så smelter det og bliver til noget sort klister på fingre, bord og alle vegne. Jeg brugte en del tid på at samle stumper op og rengøre med sprit. Noget af det er kommet på printet og efter hvad jeg har læst på nettet, så skulle det være netop det opløste skum som ætser i printet og derved giver afbrydelser i kredsløbet. Som Henrik_45 skriver, så er TR91 -93 måske defekt og det er også disse som er berørt af det smeltede skum, men ikke TR120-122. Hvordan afmonterer jeg mon det brede båndkabel fra pintpladen. Kan desværre ikke vedhæfte billeder Vh Compatibel

MichaelLund Members Profile Send Private Message Find Members Posts Add to Buddy List Ny bruger Joined: 22-December-2018 Location: Sørvad Status: Offline Points: 1	Post Options Post Reply Quote MichaelLund Report Post Thanks(0) Quote Reply Posted: 22-December-2018 at 11:26
	hej .Jeg er ny bruger herinde og vil spørge om det er lykkedes for nogle af jer at reparere beolaB4000 højtalere hvor det sorte materiale er blevet til en klistret masse som har kortsluttet printet så højtaleren ikke virker? Mvh Michael

Macl Members Profile Send Private Message Find Members Posts Add to Buddy List Ny bruger Joined: 28-September-2019 Status: Offline Points: 2	Post Options Post Reply Quote Macl Report Post Thanks(0) Quote Reply Posted: 28-September-2019 at 09:51
	Hej Skal til at skifte TR91-93 i et sæt Beolab 4000 MK1. Hvad du om diagrammet er til MK1 eller MK2? Da jeg fandt et andet sted hvor der stod BC846 i stedet for BC847, og BC856 i stedet for BC857. Så vil selvfølgelig gerne have fat i de rigtige komponenter. Mvh. Martin

Henrik_45 Members Profile Send Private Message Find Members Posts Add to Buddy List Super bruger Joined: 14-Januar-2008 Location: Aalborg, DK Status: Offline Points: 397	Post Options Post Reply Quote Henrik_45 Report Post Thanks(0) Quote Reply Posted: 28-September-2019 at 10:29
	Diagrammet er fra en MK1. BC846 og BC847 er begge NPN transistorer og kan erstatte hinanden. Den eneste forskel er max spændingen. For BC846 er det 65V og for BC847 er det 45V BC856 og BC857 er begge PNP transistor og kan erstatte hinanden Den eneste forskel er igen max spændingen. For BC856 er det -65V og for BC857 er det -45V. Da spændinger transistorerne bliver udsat for i Beolab 4000 kun er 24V så er BC847 og BC857 tilstrækkelige Edited by Henrik_45 - 28-September-2019 at 14:11

Macl Members Profile Send Private Message Find Members Posts Add to Buddy List Ny bruger Joined: 28-September-2019 Status: Offline Points: 2	Post Options Post Reply Quote Macl Report Post Thanks(0) Quote Reply Posted: 28-September-2019 at 12:57
	Tusind tak for det hurtige svar. Kan vel lige så godt købe BC8*6B når prisen er den samme så?

Henrik_45 Members Profile Send Private Message Find Members Posts Add to Buddy List Super bruger Joined: 14-Januar-2008 Location: Aalborg, DK Status: Offline Points: 397	Post Options Post Reply Quote Henrik_45 Report Post Thanks(0) Quote Reply Posted: 28-September-2019 at 14:10
	Ja, hvis prisen ellers er den samme så køb hvad du kan få fat i.

Jacob118 Members Profile Send Private Message Find Members Posts Add to Buddy List Ny bruger Joined: 15-Oktober-2019 Status: Offline Points: 19	Post Options Post Reply Quote Jacob118 Report Post Thanks(0) Quote Reply Posted: 15-Oktober-2019 at 21:52
	Hejsa, jeg står selv med en beolab 4000 nu som ikke vil lyse rød i dioden... og ikke tænder. Jeg har målt lidt på de transistorer som nævnes her. Jeg er lidt i tvivl på TR120 og TR122 her kan jeg nemlig måle fint på base med positiv probe og så måle gennemgang i C og E på begge. Men på TR120 kan jeg også måle gennemgang med positiv på E og negativ på C, dette kan jeg ikke på TR122. Hvilket undre mig, nogle bud? Edited by Jacob118 - 15-Oktober-2019 at 21:53

Henrik_45 Members Profile Send Private Message Find Members Posts Add to Buddy List Super bruger Joined: 14-Januar-2008 Location: Aalborg, DK Status: Offline Points: 397	Post Options Post Reply Quote Henrik_45 Report Post Thanks(0) Quote Reply Posted: 16-Oktober-2019 at 13:34
	Hvis din højttaler ikke lyser rød når du sætter den til 230V så tror jeg du skal finde fejlen et andet sted. Hvis du har en service manual så tjek om der er ca 23V på P5 pin 1 på Mains PCB't (Standby Supply) Hvis ikke så tjek om sikringen F5 er sprunget.
