Hey - du har skiftet billedet ud, mens jeg skrev - kanon!
M.v.h. Carser

Sony RDR-HX710B, Sony KV-32FX66E, Sony DVP-S325, Sony STR-DE635, Sony MDS-JE320, Sony DCR-HC17E, Sagem 60 Selector + skarpt syn.
Back to Top
Carser View Drop Down
--
--
Avatar

Joined: 11-Juli-2005
Location: Denmark
Status: Offline
Points: 4805 		Post Options Post Options   Thanks (0) Thanks(0)   Quote Carser Quote  Post ReplyReply Direct Link To This Post Posted: 24-November-2005 at 18:12

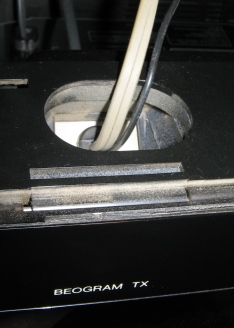

Så er der bare den kendsgerning her:

Nemlig at der ikke kun udgår tre ledere fra grammofonen, men 5:

Stel (sort) og de to kanaler med hver sin skærm (grå). Derfor er din tegning ikke til nogen større hjælp, da den kun viser tre ledere ud af TX'en og da NAD og andre forstærkere end B&O ikke generelt kører med DIN-stik.

Beklager hvis jeg lyder negativ, der er intet galt i at hjælpe, især hvis hjælpen er ønsket og brugbar. Det kom jeg ærligt talt lidt i tvivl om, da jeg så din tegning/illustration.
M.v.h. Carser

Sony RDR-HX710B, Sony KV-32FX66E, Sony DVP-S325, Sony STR-DE635, Sony MDS-JE320, Sony DCR-HC17E, Sagem 60 Selector + skarpt syn.
Back to Top
Peter Pan View Drop Down
Guld medlem
Guld medlem
Avatar

Joined: 05-Marts-2005
Location: Denmark
Status: Offline
Points: 8212 		Post Options Post Options   Thanks (0) Thanks(0)   Quote Peter Pan Quote  Post ReplyReply Direct Link To This Post Posted: 24-November-2005 at 18:16

Dienadel.de, sælger løse DIN stik i forskellige kvaliteter.

Tryk Her.



Edited by Peter Pan - 09-Februar-2008 at 13:21
Mvh. Peter Pan.-Se link-Råd-for-BL-tilslutning.
Back to Top
Carser View Drop Down
--
--
Avatar

Joined: 11-Juli-2005
Location: Denmark
Status: Offline
Points: 4805 		Post Options Post Options   Thanks (0) Thanks(0)   Quote Carser Quote  Post ReplyReply Direct Link To This Post Posted: 24-November-2005 at 18:23

Meget bedre hvad teksten angår.

Der er stadig 5 ledere fra grammofonen og ikke kun 3 - skal de to skærme om H og V loddes på sammen med stel eller ej?

Hvad der loddes på ben 2 på bagsiden af DIN-stikket ses eller beskrives ikke helt klart.

Nu har jeg opdaget noget, jeg indtil nu har overset:

Der mangler skærm om signalledningerne, så det vil ikke lyde for godt - det hele vil brumme og måske modtage radio. Skærm og stel er ikke det samme, den sorte stelledning er jo separat (se mit lille foto nederst på side 1).

Hvis det her skal kunne bruges, skal det altså være bedre. Nu er TX'en jo over 20 år gammel, så det er nok ikke noget akut problem for de fleste, men alligevel.



Edited by Carser
M.v.h. Carser

Sony RDR-HX710B, Sony KV-32FX66E, Sony DVP-S325, Sony STR-DE635, Sony MDS-JE320, Sony DCR-HC17E, Sagem 60 Selector + skarpt syn.
Back to Top
Peter Pan View Drop Down
Guld medlem
Guld medlem
Avatar

Joined: 05-Marts-2005
Location: Denmark
Status: Offline
Points: 8212 		Post Options Post Options   Thanks (0) Thanks(0)   Quote Peter Pan Quote  Post ReplyReply Direct Link To This Post Posted: 24-November-2005 at 22:26
__________________________________________________

DIN-stikket har en fordel som RCA-stikket ikke har.

Ideen med DIN stikket, at man har en enkelt skærm omkring begge signalledere er en fordel, da man der med har styr på stelvejen.

Det har man i princippet ikke med RCA stikket, hvor man har en stelvej i begge kanaler, som er forbundet til hinanden i begge ender. Man aner i princippet ikke hvilken stelleder signalerne løber i.

__________________________________________________________________________

Edited by Peter Pan - 22-Juni-2010 at 08:01
Mvh. Peter Pan.-Se link-Råd-for-BL-tilslutning.
Back to Top
Carser View Drop Down
--
--
Avatar

Joined: 11-Juli-2005
Location: Denmark
Status: Offline
Points: 4805 		Post Options Post Options   Thanks (0) Thanks(0)   Quote Carser Quote  Post ReplyReply Direct Link To This Post Posted: 24-November-2005 at 22:44

Klart ja - sådan er den jo også fra ny af.

Står man med en TX, der har fået klippet stik af eller sat DIN på og vil bringe den tilbage til det originale med phono, er tegningen nyttig og helt korrekt.

TIP: Du skal nok lige - hvis tegningen postes andetsteds - huske TX i navnet (det har du fjernet), da den jo er anderledes i både design og m.h.t. kabel.

I øvrigt er designet og betjeningen stadig lige noget for mig. Det er bare gennemført, flot og logisk. Og hvilken anden grammofon renser f.eks. selv sin pick up?
M.v.h. Carser

Sony RDR-HX710B, Sony KV-32FX66E, Sony DVP-S325, Sony STR-DE635, Sony MDS-JE320, Sony DCR-HC17E, Sagem 60 Selector + skarpt syn.
Back to Top
Peter Pan View Drop Down
Guld medlem
Guld medlem
Avatar

Joined: 05-Marts-2005
Location: Denmark
Status: Offline
Points: 8212 		Post Options Post Options   Thanks (0) Thanks(0)   Quote Peter Pan Quote  Post ReplyReply Direct Link To This Post Posted: 25-November-2005 at 00:17

Tak Carster, jeg er også den heldige  ejer af en Beogram TX. med en ok mmc 1 pic-up.



Edited by Peter Pan - 22-December-2006 at 00:17
Mvh. Peter Pan.-Se link-Råd-for-BL-tilslutning.
Back to Top
Carser View Drop Down
--
--
Avatar

Joined: 11-Juli-2005
Location: Denmark
Status: Offline
Points: 4805 		Post Options Post Options   Thanks (0) Thanks(0)   Quote Carser Quote  Post ReplyReply Direct Link To This Post Posted: 25-November-2005 at 00:30

Eminent!

Nu passer det også med overskriften på tråden og du har været flittig.

Jeg studser bare lidt over

  • AUX - for AUX er normalt en linie-indgang uden RIAA-forstærker, så mon ikke det skal være PHONO eller en grammofon eller en forstærker med indb. RIAA-forstærkermodul?
  • DIN 8 - skulle der ikke stå DIN 5?


Edited by Carser
M.v.h. Carser

Sony RDR-HX710B, Sony KV-32FX66E, Sony DVP-S325, Sony STR-DE635, Sony MDS-JE320, Sony DCR-HC17E, Sagem 60 Selector + skarpt syn.
Back to Top
Peter Pan View Drop Down
Guld medlem
Guld medlem
Avatar

Joined: 05-Marts-2005
Location: Denmark
Status: Offline
Points: 8212 		Post Options Post Options   Thanks (0) Thanks(0)   Quote Peter Pan Quote  Post ReplyReply Direct Link To This Post Posted: 25-November-2005 at 00:49

Her vælger du selv, DIN eller PHONO stik.

http://elektronik-lavpris.dk/p32067/BN200703_Dynavox_TC-4_RIAA_Forforstærker/?



Edited by Peter Pan - 17-April-2014 at 22:25
Mvh. Peter Pan.-Se link-Råd-for-BL-tilslutning.
Back to Top
Peter Pan View Drop Down
Guld medlem
Guld medlem
Avatar

Joined: 05-Marts-2005
Location: Denmark
Status: Offline
Points: 8212 		Post Options Post Options   Thanks (0) Thanks(0)   Quote Peter Pan Quote  Post ReplyReply Direct Link To This Post Posted: 25-November-2005 at 10:25
Originally posted by Carser Carser wrote:

DIN 8 - skulle der ikke stå DIN 5?

Selvfølgeligt skal der det. Den er nu rettet.

Mvh. Peter Pan.
Back to Top
Peter Pan View Drop Down
Guld medlem
Guld medlem
Avatar

Joined: 05-Marts-2005
Location: Denmark
Status: Offline
Points: 8212 		Post Options Post Options   Thanks (0) Thanks(0)   Quote Peter Pan Quote  Post ReplyReply Direct Link To This Post Posted: 26-November-2005 at 17:07


User Manual. Tryk her.

Ovenstående hjemmebio er til brug med et BeoVision 7 surround 5.1. /
7.1 TV, fra og med Mk. III. Som jo ellers normalt agerer centrum for alting.

Tænker du økologisk, og går ind for genbrug. Måske du allerede har
andre aktive BeoLab højttaler, der kan indgå i stedet for mine eksempler.


Edited by Peter Pan - 26-August-2022 at 18:32
