Topic: delefilter -hvor er crossover???
Posted: 10-Juni-2011 at 14:37

Hej

Jeg har købt et par (meget billige) PA højttalere... fra discoworld.dk

http://www.discoworld.dk/product_info.php?products_id=31063

Jeg vil dog starte med at sige at jeg godt ved at træer ikke vokser ind i himmelen, så jeg havde ikke de store forventninger om lydkvaliteten..

kabbinetternes byggekvalitet er der såmænd ikke noget galt med... og alt virker faktisk godt og gedint, som på en meget dyrrere højttaler.. meeeen, lyden er godt nok ikke særlig god... det er specielt mellemtoneområdet som halter.... vokaler lyder lidt som om en har kastet en dyne hen over højttalere....-og diskantet skriger lidt og er meget skinger....

Og så var det at jeg tænkte på at udskifte driveren i hornet... !

Oprindeligt sidder der denne. og den er vist ikke så god... :) går ikke særligt langt ned... (5khz)

men hvis jeg skal udkifte denne med en bedre (fx 2-3khz), skal jeg jo være sikker på at delefilteret deler længere nede... (fx. 2-3khz) så ikke de lave frekvenser alligevel bliver sorteret fra inden signalet når til driveren...

Men jeg kan ikke finde ud af hvor crossoveren ligger på delefilteret...

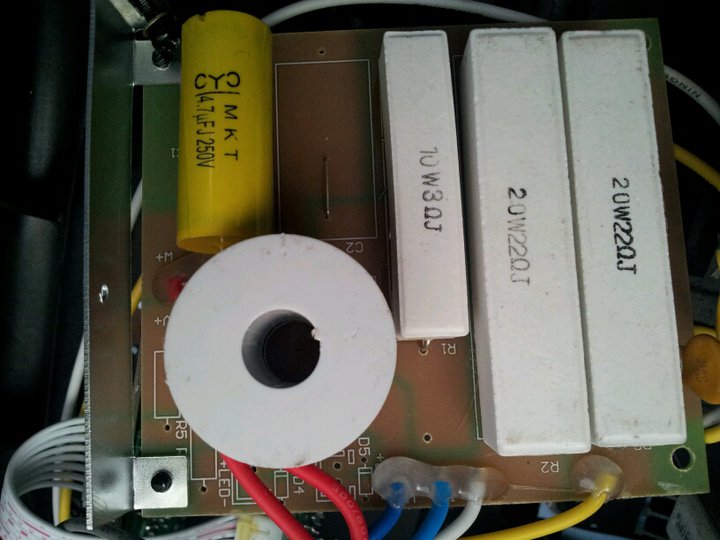

men jeg har taget nogle billeder, så hvis nogle kloge og flinke mennesker herinde kan gennemskue det, vil jeg blive meget glad... :)

Sony 55hx855

Onkyo tx-nr 5010

PS3

Elac 249BE Højttalere

XTZ 99w12 18 ice subwoofer

sonos musik system

Ps. skal du holde en havefest, så prøv os:
www.lejettelt.dk

dysterland View Drop Down

Bruger

Joined: 25-Maj-2010
Location: Danmark
Status: Offline
Points: 195

Posted: 10-Juni-2011 at 14:44

Æh - en "crossover" er bare det engelske udtryk for "delefilter" - det er det samme.

Det er sammensætningen af de komponenter på billedet, der afgør, hvor der skilles i frekvens. Hvis du vil ændre på det, skal du til at skifte dem ud - og så må du lige spørge nogen, der har forstand på, hvad du skal skifte. Desuden skal du, hver gang du har skiftet noget ud, måle med mikrofon og computer, om du har ramt det rigtige.

Der er en artikel om delefiltre her: http://www.hifi4all.dk/content/templates/artikler.asp?articleid=1774&zoneid=2

HTPC, V-DAC, Nakamichi CA-5E II, 2x LC Audio The End, Avance Dana 980

Hififorfolket.dk

musikkman

Bruger

Joined: 20-Maj-2009
Location: Denmark
Status: Offline
Points: 174

Posted: 10-Juni-2011 at 14:46

ja, det ved jeg.... tror du misforstod mit spørgsmål....

Jeg vil bare gerne finde ud af hvor dette oprindelige delefilter deler henne?

Sony 55hx855

Onkyo tx-nr 5010

PS3

Elac 249BE Højttalere

XTZ 99w12 18 ice subwoofer

sonos musik system

Ps. skal du holde en havefest, så prøv os:
www.lejettelt.dk

dysterland View Drop Down

Bruger

Joined: 25-Maj-2010
Location: Danmark
Status: Offline
Points: 195

Posted: 10-Juni-2011 at 14:46

Og jeg kan da lige tilføje, at jeg INGEN forstand har på delefiltre (endnu, i hvert fald) - det er derfor, jeg holder mig til fuldtoner og bilhøjttalere, når jeg bygger Smile

HTPC, V-DAC, Nakamichi CA-5E II, 2x LC Audio The End, Avance Dana 980

Hififorfolket.dk

dysterland View Drop Down

Bruger

Joined: 25-Maj-2010
Location: Danmark
Status: Offline
Points: 195

Posted: 10-Juni-2011 at 14:47

Ah, ok - det er jeg ikke sikker på, man kan se uden at måle på det...

HTPC, V-DAC, Nakamichi CA-5E II, 2x LC Audio The End, Avance Dana 980

Hififorfolket.dk

tvkartoffel View Drop Down

Guld medlem

Joined: 18-Juni-2009
Location: Denmark
Status: Offline
Points: 1998

Posted: 10-Juni-2011 at 14:51

Man kan ikke beregne delefrekvensen ud fra billedet da man ikke kan se hvordan komponenterne er forbundet og da enhedernes modstand og spolens induktion ikke er kendt. Uanset hvad vil du ikke kunne komme tættere på end et kvalificeret gæt uden rent faktisk at måle.

MVH

tvkartoffel

Edited by tvkartoffel - 10-Juni-2011 at 14:54

Pony65

Guld medlem

Joined: 20-September-2008
Location: Silkeborg
Status: Offline
Points: 1845

Posted: 10-Juni-2011 at 14:56

Det er en PA højttaler ( public address ) de er bygget til at lyde dårligt til musik etc. Du får dem aldrig til at lyde godt.

Men tager du en mikrofon og sætter til, kan du skrige lige så meget du vil, og alle kan høre det uden at højttaleren går i stykker.

Derfor lyder den dårligt i mellemtoneområdet, du skal ikke bygge dem om. Men lade handlen gå tilbage og så købe nogle ordenlige højttalere til Musik.

Edit. du har jo skilt dem ad så ingen ombytning.

Edited by Pony65 - 10-Juni-2011 at 14:59

SLETTET_20120103 View Drop Down

Joined: 14-Oktober-2007
Location: Odense
Status: Offline
Points: 6191

Posted: 10-Juni-2011 at 14:59

Kan du ikke bare koble enhederne fra og høre hvornår delefilteret "slår over" via en testgenerator? - ellers kan du bruge LSPcad til dit delefilter.

musikkman

Bruger

Joined: 20-Maj-2009
Location: Denmark
Status: Offline
Points: 174

Posted: 10-Juni-2011 at 15:03

ja okay.... -jeg vil nu ikke lade handlen gå tilbage... (ellers havde jeg heller ikk løftet låget), for til den pris er det sgu en go nok højttaler.... -men det kunne nu være lidt sjovt hvis jeg kunne "løfte" lyden lidt uden de store penge...

jeg overvejer om jeg bare skulle tage chancen at montere en kraftigere driver...(kan se at der findes kraftigere modeller i samme type)..

og så lytte sig frem til om der er forbedring.... det er jo enten eller......

Sony 55hx855

Onkyo tx-nr 5010

PS3

Elac 249BE Højttalere

XTZ 99w12 18 ice subwoofer

sonos musik system

Ps. skal du holde en havefest, så prøv os:
www.lejettelt.dk

FLarsen

Guld medlem

Joined: 31-Maj-2006
Location: Østjylland
Status: Offline
Points: 1473

Posted: 10-Juni-2011 at 15:41

musikkman wrote:

Ikke nødvendigvis skal. Den vil stadig lyde bedre i det område den spiller i.

musikkman wrote:

Men jeg kan ikke finde ud af hvor crossoveren ligger på delefilteret...

men jeg har taget nogle billeder, så hvis nogle kloge og flinke mennesker herinde kan gennemskue det, vil jeg blive meget glad... :)

Hvis du skifter diskanten til en med en anden imdedans vil delfrekvensen også ændre sig. Ellers er det den gule kondensat der skal have en større værdi for at sænke delfrekvensen FOR DISKANTEN. Spolen er til basdelfrekvensen der stadig vil være den oprindelige delfrekvens. Modstandene er ikke bare til pynt, de tilpasser "lydstyrken" mellem enhederne. Hvis du sænker delfrekvensen for diskanten vil den delle nogle frekvenser med bassen.

Hvad er forskellen på en musikelsker og en audiofil?

En musikelsker har et anlæg for at høre sin musik.

En audiofil har musik for at høre sit anlæg.

musikkman

Bruger

Joined: 20-Maj-2009
Location: Denmark
Status: Offline
Points: 174

Posted: 10-Juni-2011 at 15:49

okay.

kort sagt, så overvejer jeg at skifte den oprindelige ud med denne

bemærk de har samme impedans og følsomhed...

Sony 55hx855

Onkyo tx-nr 5010

PS3

Elac 249BE Højttalere

XTZ 99w12 18 ice subwoofer

sonos musik system

Ps. skal du holde en havefest, så prøv os:
www.lejettelt.dk

KlausDM

Platin medlem

Joined: 12-Marts-2010
Location: Hammel, Jylland
Status: Offline
Points: 19653

Posted: 10-Juni-2011 at 15:55

musikkman wrote:

kort sagt, så overvejer jeg at skifte den oprindelige ud med denne

bemærk de har samme impedans og følsomhed...

Så læser du igen om delefiltre på det link du fik. Herefter giver du dig til at tegne det nuværende filter som diagram. Når du har det færdige diagram poster du det her.

Det er ganske sikkert kondeatoren der skal være en smule mindre.

Men at kaste for 700 kr diskant og spole i hver højttaler er i mine øjne fuldstændigt tosset.

For 2500 kr/stk kan du få langt bedre lydende højttalere (som dog ikek er aktive).
